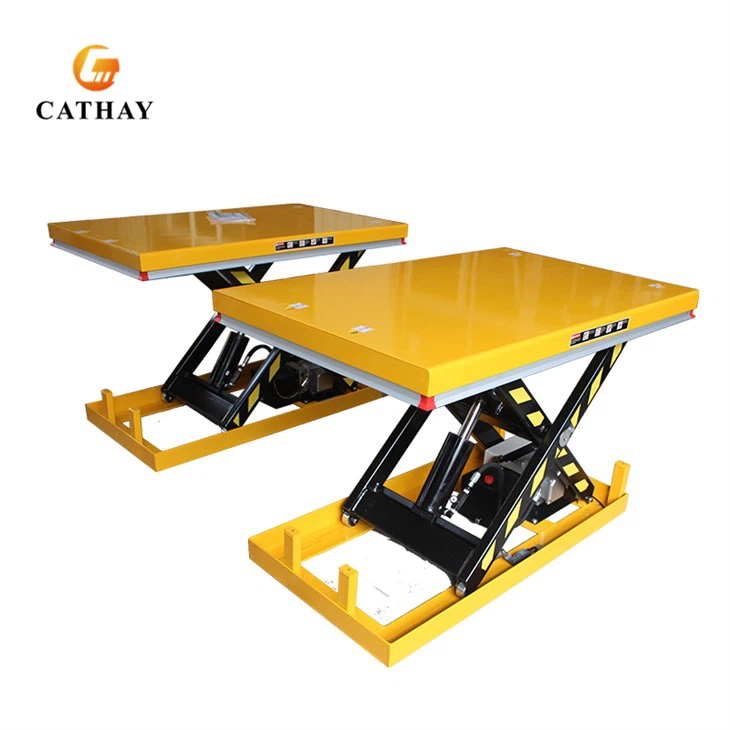

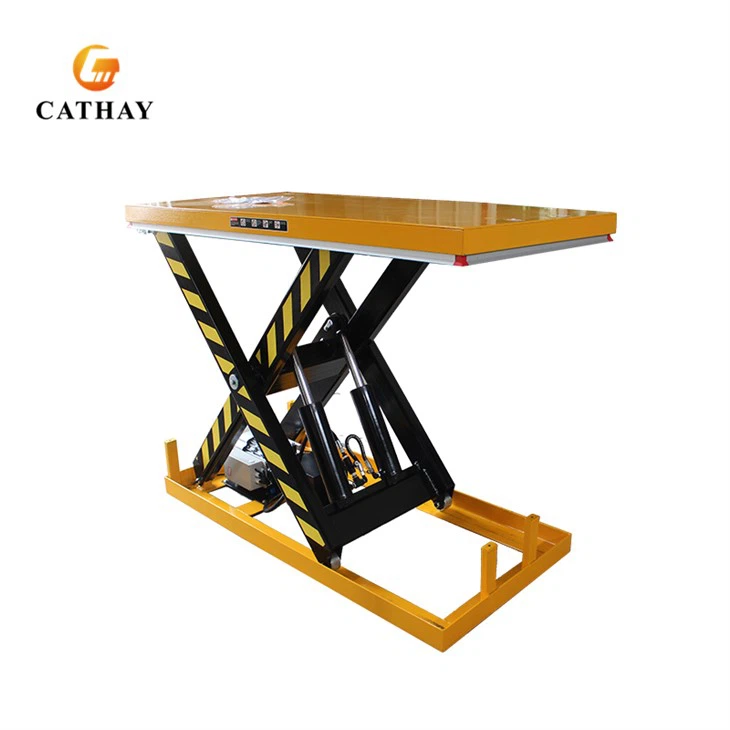

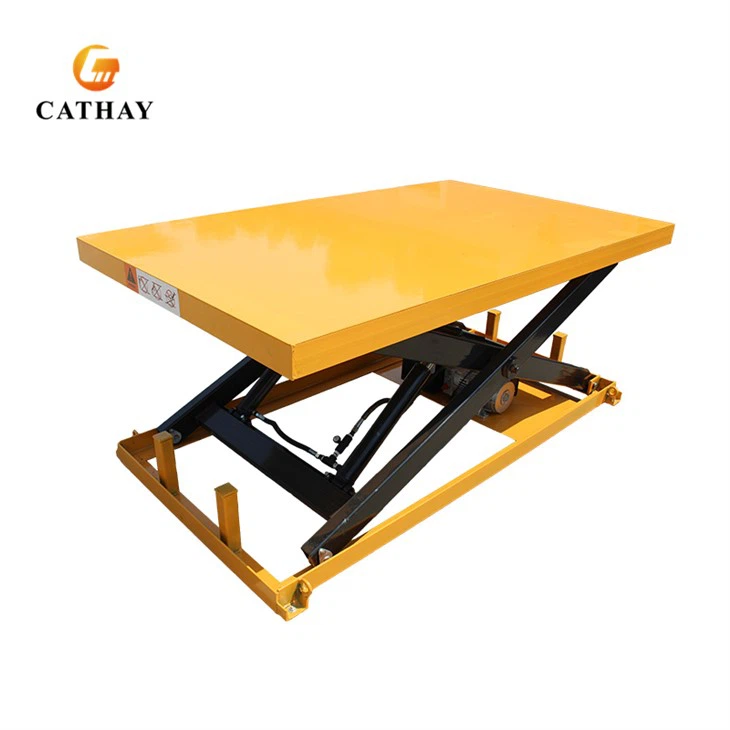

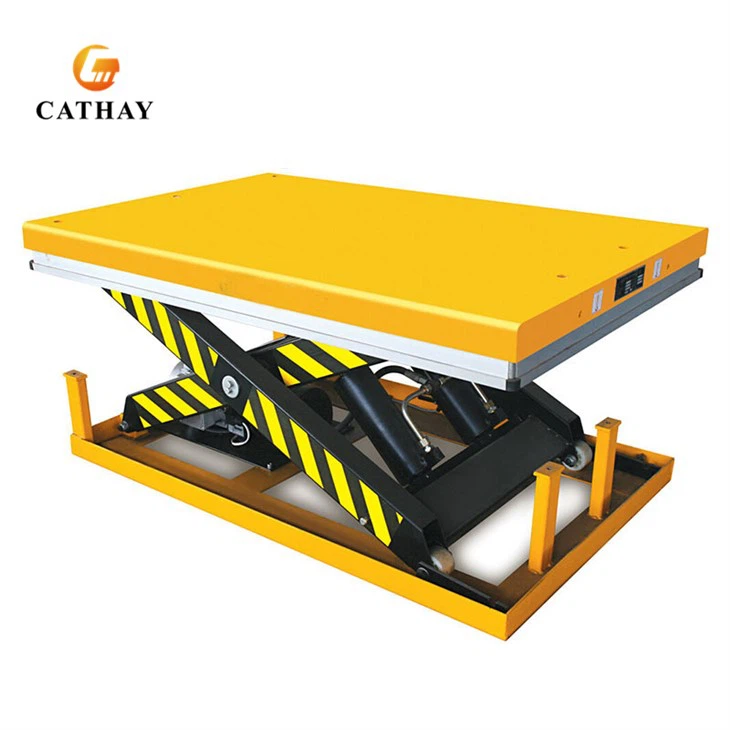

Pöydän nostin

Pöytänostin on eräänlainen nosto- ja nostomekaaninen laite, jonka avulla tavarat voivat suorittaa ylemmän ja alemman kerroksen kuljetuksen manuaalisesti ohjausjärjestelmän painikkeita käyttämällä. Vakiokantavuus vaihtelee välillä 1000 kg - 8000 kg, ja suurin nostokorkeus voi olla 4140 mm.

Lähetä kysely

Keskustele nyt

Kuvaus

CATHAYLIFT Pöytänostin on kiinteä kuljetusväline, joka nostaa tavaroita yhdeltä korkeudelta toiselle. Nostettavien esineiden painon, tilavuuden, turvallisuuden ja vakauden vuoksi sitä käytetään usein erikoishydraulisena nostolavatuotteena tavaroiden kuljettamiseen rakennusten kerrosten välillä. Sen päätehtävä on kuljettaa tavaroita ylös ja alas eri työkerrosten välillä; Sitä käytetään enimmäkseen materiaalin nostamiseen ja auton nostamiseen jne.

Malli	Kantavuus (KG)	Oma korkeus (MM)	Lavan maksimikorkeus (MM)	Alustan koko (MM)	Nostoaika (S)	Nettopaino (KG)
Kantavuus 500kg
C0501	500	180	950	610*916	17~22	160
C0502	500	200	1000	1200*600	20~25	120
C0503	500	200	1000	1200*800	20~25	130
C0504	500	200	1000	2000*800	20~25	240
Kantavuus 1000 kg
C1000	1000	180	770	610*916	15~20	115
C1001	1000	205	1000	1300×820	20~25	160
C1002	1000	205	1000	1600×1000	20~25	186
C1003	1000	190	1010	1300*800	20~25	160
C1004	1000	240	1300	1700×850	30~35	200
C1005	1000	240	1300	1700×1000	30~35	210
C1006	1000	240	1300	2000×850	30~35	212
C1007	1000	240	1300	2000×1000	30~35	223
C1008	1000	240	1300	1700×1500	30~35	365
C1009	1000	240	1300	2000×1700	30~35	430
C1010	1000	305	1780	1300X820	35-45	210
C1011	1000	470	3000	1700x1000	35-45	450
Kantavuus 2000 kg
C2001	2000	230	1000	1300×850	20~25	235
C2002	2000	205	1000	2500*820	20~25	300
C2003	2000	230	1050	1600×1000	20~25	268
C2004	2000	250	1300	1700×850	25~35	289
C2005	2000	250	1300	1700×1000	25~35	300
C2006	2000	250	1300	2000×850	25~35	300
C2007	2000	250	1300	2000×1000	25~35	315
C2008	2000	250	1400	1700×1500	25~35	415
C2009	2000	250	1400	2000×1800	25~35	500
C2010	2000	190	1010	1300*800	20~25	235
C2011	2000	350	1780	1300X850	35-45	295
Kantavuus 4000 kg
C4000	4000	230	1000	2500*850	20~25	320
C4001	4000	240	1050	1700×1200	30~40	375
C4002	4000	240	1050	2000×1200	30~40	405
C4003	4000	300	1400	2000×1000	35~40	470
C4004	4000	300	1400	2000×1200	35~40	490
C4005	4000	300	1400	2200×1000	35~40	480
C4006	4000	300	1400	2200×1200	35~40	505
C4007	4000	350	1300	1700×1500	35~40	570
C4008	4000	350	1300	2200×1800	35~40	655
C4009	4000	400	2050	1700X1200	55-65	520
Lavan maksimikorkeus Suurempi tai yhtä suuri kuin 3M
C1011	1000	470	3000	1700x1000	35-45	450
C2012	2000	560	3000	1700x1000	50-60	750
C2013	2000	850	4200	2500*1500	70-80	900
C0401	400	600	4140	1700x1000	30-40	800
C0801	800	706	4210	1700x1000	70-80	858
muu
C3001	3000	220	1010	1300*800	20~25	350
C8000	8000	240	1050	3000*1200	20~25	370

Huomaa: Jos vakiomallit eivät täytä vaatimuksiasi, pyydä meitä räätälöimään se sinulle.

tuotteen yksityiskohdat

hydraulic lift table-details 3

Asennus:

Pöytänostin voidaan asentaa maahan tai kaivoon (niin, että laite on tasossa maan kanssa alimmassa kohdassaan).

Jos asennettu kaivoon:

● Tee kuoppa piirustusten vaatimusten mukaisesti, upotetut osat ovat samalla tasolla kaivon maan kanssa, CATHAYLIFT suunnittelee asiakkaille erilaisia piirustuksia kunkin tuotteen eri tuotteiden mukaan.

● Säädä yläiskua: Nosta työlava määritettyyn asentoon, varmista, että se on hyvässä kunnossa ja asenna rajakytkin.

● Hitsaa ohjauspyörät alustan molemmille puolille (neljän kulman sisäpuolelle). Aseta sitten ohjauskisko (kanavateräs) kohtisuoraan ohjauspyörän asentoon nähden alustan molemmille puolille ja aseta ohjauspyörä (ohjauspyörän valokuvassa olevan menetelmän mukaan) ohjauskiskoon, jotta ohjauspyörä voi liukua vapaasti ohjauskiskossa.

● Kytke virtalähde, käynnistä laite ja tarkista, ovatko ohjauskisko ja isäntä hyvässä kunnossa.

● Etsi ammattisähköasentaja asentamaan ohjausrasia, järjestämään johdot ja liittämään johdot CATHAYLIFTin ohjeiden mukaan.

● Kiinnitä rautalevy (rautalevyn koko voi vapauttaa ohjauskiskon) laajennusruuveilla alakohtaan, johon ohjauskisko on sijoitettu, sitten hitsaa ohjauskisko rautalevyyn ja yhdistä samalla yläosa. tehdäksesi siitä kiinteän ylös ja alas. Aseta rahtihissin taso kaivoon, säädä lava lavan ja maan tasoon ja hitsaa lavan pohja ja upotetut osat tiukasti.

● Testauskone: Hissin nosto- ja laskuprosessin aikana ohjauspyörän tulee liukua tasaisesti ohjauskiskossa, jotta lava nousee ja laskee tasaisesti.

● Hyväksyminen: Kun testikone on valmis, siivoa työmaa ja poista muut sekalaiset esineet käyttöä varten.
